Шламовые насосы с полуоткрытым колесом и агитатором

Полуоткрытое рабочее колесо из высокохромистого сплава — рабочая схема шламового насоса. Лопасти открыты со стороны всасывания и работают против износостойкой пластины, поэтому камень и песок проходят через зазор, не заклинивая проточную часть. Сплав с содержанием хрома около 27 % держит абразив в разы дольше серого чугуна, а изношенный зазор восстанавливают регулировкой. Под колесом на валу стоит агитатор: он взмучивает слежавшийся осадок и подаёт пульпу в насос вместо осветлённой воды. Серии раздела закрывают производительность 25–600 м³/ч при напоре 12–95 м и мощности 1,5–132 кВт.

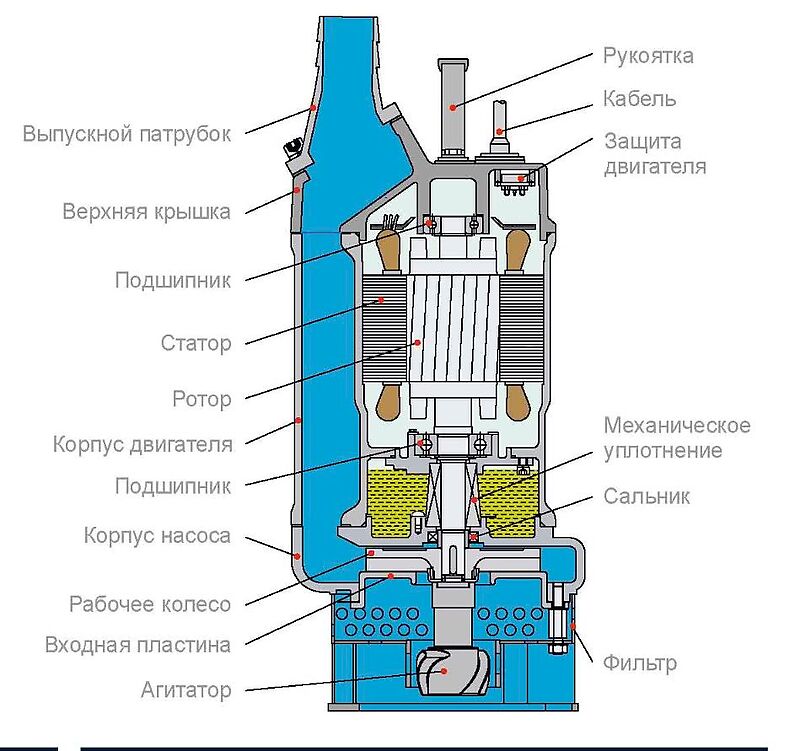

Как работают колесо и агитатор

Колесо и агитатор сидят на одном валу и вращаются с частотой 1450 об/мин. Агитатор идёт первым по потоку: его лопасти взбивают придонный слой толщиной 100–300 мм, поднимая частицы во взвесь. Дальше пульпа попадает в проточную часть, где крыльчатка гонит её к напорному патрубку с производительностью 25–600 м³/ч. Свободный проход у таких колёс 10–40 мм. Этого хватает на щебень и породу карьера.

Износ распределён намеренно, и это важная деталь конструкции. Пластина из ковкого чугуна изнашивается быстрее колеса, и меняют именно её: деталь дешевле в разы, а характеристика насоса восстанавливается полностью.

Чем схема отличается от других схем

От дренажных насосов с полуоткрытым колесом шламовые отличаются материалом и агитатором: дренажная серия рассчитана на воду с песком, шламовая — на пульпу плотностью до 2,8 кг/л. От колёс из чугуна Ni-Hard — тем, что здесь колесо полуоткрытое и зазор регулируется, а там проточная часть закрытого типа с отражательной пластиной. От полувихревой схемы — большей мощностью и напором при большем износе кромки.

Материалы и ресурс

Колесо и агитатор отливают из сплава с высоким содержанием хрома, пластину — из ковкого чугуна, корпус — из чугуна. Ресурс на абразиве считают не по часам наработки, а по объёму перекачанной пульпы и её плотности: на хвостах обогатительной фабрики колесо служит заметно меньше, чем на карьерной воде с той же производительностью.

Границы линейки

Подбор шламового насоса

1. Плотность пульпы. От неё зависит потребляемая мощность: при 1,5 кг/л та же гидравлика требует в полтора раза больше киловатт, чем на чистой воде.
2. Максимальный размер частиц. Свободный проход 10–40 мм задаёт верхнюю границу фракции.
3. Наличие слежавшегося осадка. Если шлам оседает, нужен агитатор — без него насос поднимает осветлённую воду.
4. Рабочая точка. Производительность 25–600 м³/ч и напор 12–95 м.
5. Грузоподъёмность на объекте. Масса моделей 37–888 кг: под подъём насоса из зумпфа нужна лебёдка или кран.

Где применяют

• Карьерные зумпфы. Вода с породой и песком, рабочая точка 100–500 м³/ч при напоре 20–60 м.
• Шахтный водоотлив. Подъём пульпы с горизонта при напоре до 95 м.
• Обогатительные фабрики. Хвосты и сгущённая пульпа с абразивной фракцией.
• Земснаряды и гидронамыв. Перекачка донного грунта с камнями до 40 мм при напоре 12–40 м.
• Бетонные заводы. Смывы с песком и цементом: среда абразивная и щелочная, pH доходит до 12.
• Золоотвалы электростанций. Гидрозолоудаление при производительности 200–600 м³/ч.
• Очистка отстойников и шламонакопителей. Работа по слежавшемуся осадку с агитатором.
• Тоннелепроходка. Откачка бурового шлама от забоя, обычно 50–150 м³/ч.
• Дорожное строительство. Глинистая пульпа горизонтально-направленного бурения.

Поставка

Шламовые насосы Tsunami с полуоткрытым рабочим колесом отгружаем со склада в Санкт-Петербурге и под заказ с завода. Для подбора нужны плотность пульпы, максимальный размер частиц, производительность и напор в рабочей точке.
