Угольная энергетика: насосное оборудование

Угольная энергетика ставит перед насосом три разные задачи: перекачку угольной пульпы на обогатительной фабрике, шахтный водоотлив из горных выработок и откачку золошлаковой пульпы котельного цеха ТЭЦ. В разделе производительность 3–12000 м³/ч, напор 5–210 м, свободный проход до 120 мм, мощность 0,25–710 кВт.

Среды угольного объекта

Угольная пульпа обогатительной фабрики — высококонцентрированная абразивная смесь, для которой крыльчатка из обычного чугуна изнашивается за один сезон работы. Шахтный водоотлив откачивает воду горных выработок с примесью угольной и породной пыли, часто с большой глубины — в разделе есть модели с глубиной откачки до 26 м.

Золошлаковая пульпа котельного цеха ТЭЦ на угле нагревается до 80 °C у части моделей раздела и требует класса нагревостойкости изоляции F или F/H. Промывочная вода сортировочных линий несёт угольную мелочь и породу — свободный проход у отдельных серий раздела доходит до 120 мм.

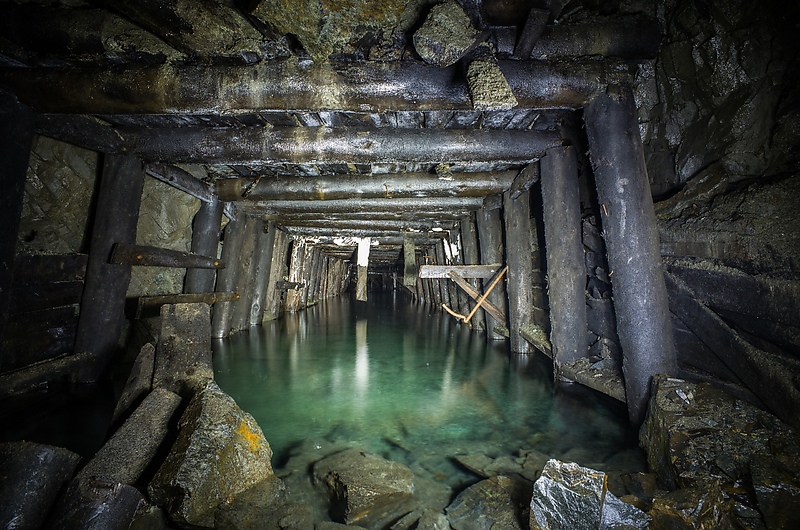

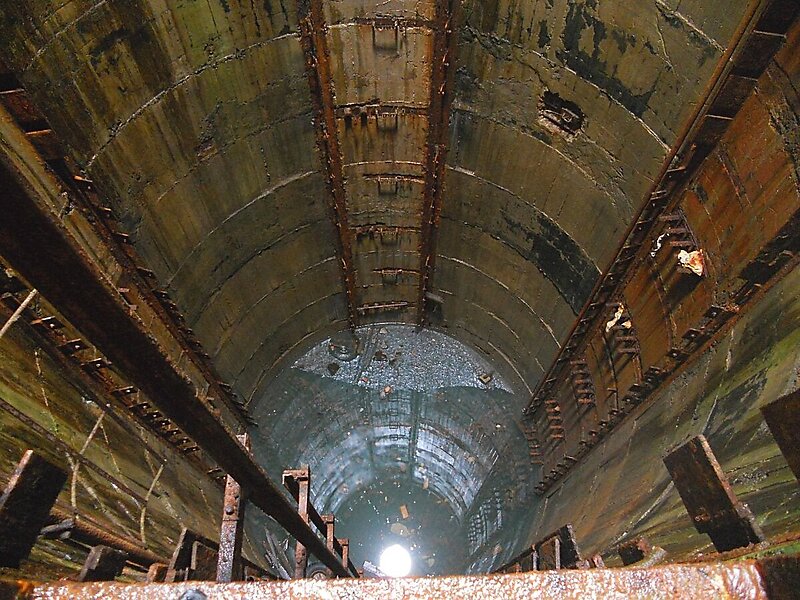

Шахтный водоотлив стоит особняком. Вода в стволе идёт с угольной мелочью и обломками породы, уровень в зумпфе скачет после каждого поступления воды, а поднимать её приходится на 100–200 м по одной колонне без промежуточной ступени. Отсюда и требование к напору, которого на поверхностных объектах не возникает: насос подбирают по геодезической высоте ствола вместе с потерями в трубопроводе, одной подачи здесь мало.

Серии Tsunami для угольной энергетики

Абразивную угольную и золошлаковую пульпу закрывают Tsunami ZJQ, Tsunami QNS, Tsunami KTZ и Tsunami CPNSC с хромистой проточной частью. Шахтный водоотлив и подтопление выработок — серии Tsunami KTD и Tsunami KTDE. Техническую и промывочную воду перекачивают центробежные Tsunami GSM и Tsunami GSA.

Материалы проточной части

Что нужно определить для угольного объекта

1. Концентрация угольной пульпы. Обогатительная фабрика перекачивает пульпу с высокой концентрацией твёрдого — нужна серия с агитатором и хромистым рабочим колесом, а не обычный дренажный насос.
2. Глубина шахтного водоотлива. В разделе есть модели для откачки с глубины до 26 м — критично для водоотлива из горных выработок.
3. Свободный проход. Угольная мелочь и порода дают частицы до 120 мм у отдельных серий раздела — без запаса по проходу насос забивается на первой смене.
4. Абразивный ресурс. На угольной пульпе рабочее колесо из обычного чугуна изнашивается быстрее, чем на речном песке — нужен хромистый сплав.
5. Температура золошлака. Золошлаковая пульпа котельного цеха доходит до 80 °C у части моделей — учитывайте класс нагревостойкости изоляции.
6. Взрывозащита участка. На угольных объектах с пылевзрывоопасной зоной степень защиты и исполнение двигателя согласуются отдельно.

Где применяют насосы Tsunami в угольной энергетике

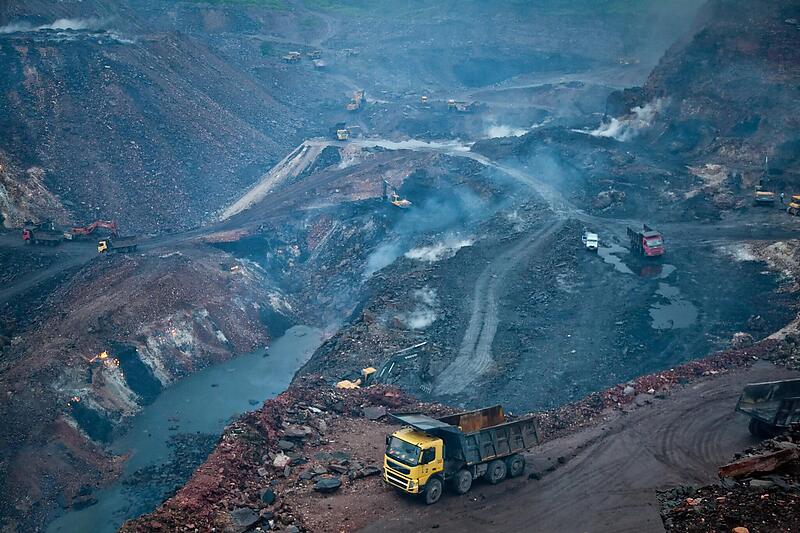

На угольном разрезе и в шахте вода идёт с угольной мелочью и породой. Tsunami ZJQ рассчитан на такую среду и поднимает её на 95 м — обычно этого хватает на подъём одной ступенью. Для больших объёмов при умеренном напоре берут Tsunami KRTK: до 5000 м³/ч. Tsunami Ni-Hard ставят на самых тяжёлых участках, где насос меняют по износу, а не по отказу.
