Очистные сооружения: насосное оборудование

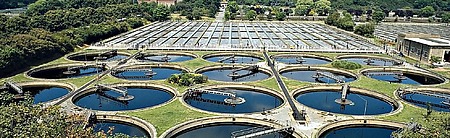

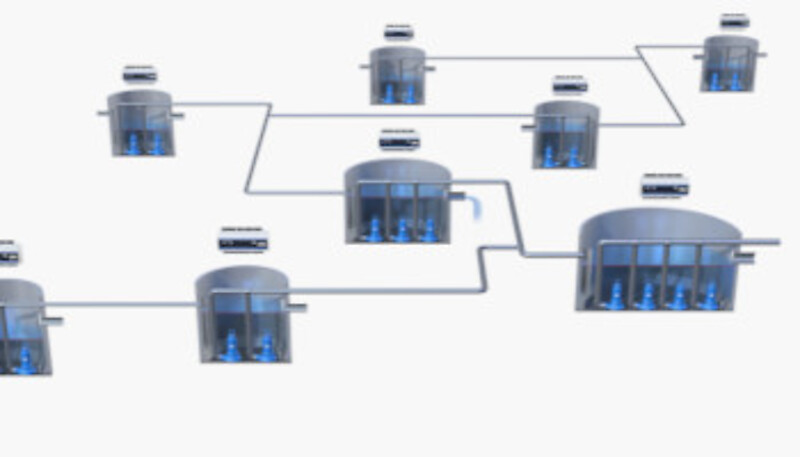

Очистные сооружения — не один объект, а цепочка узлов с разными средами: приёмная камера принимает неоднородный сток, песколовка выделяет абразивный песок, аэротенк держит в движении активный ил, а иловая насосная перекачивает осадок. Для каждого узла нужна своя конструкция: канализационный насос, шламовый насос с агитатором, насос для чистой воды или погружная мешалка. В разделе производительность 3–12000 м³/ч, напор 5–210 м, свободный проход до 120 мм.

DCALЛегкий промышленный дренажный насосПодача: 24—936 м³/чНапор: 12—90 мМощность: 0,75—63 кВт

GSMЦентробежные насосы из чугунаПодача: 18—1500 м³/чНапор: 8—164 мМощность: 1,5—315 кВт

Ni-HardШламовый насос для большого объема шламов высокой плотности с большим содержанием камнейПодача: 96—711 м³/чНапор: 16—58 мМощность: 7,5—112 кВт

WLКанализационный насос сухой установкиПодача: 15—12000 м³/чНапор: 5—60 мМощность: 1,1—710 кВт

AS-WQНасос погружной фекальный со спиральным режущим незасоряемым рабочим колесомПодача: 1106 м³/чНапор: 79 мМощность: 5,5—110 кВт

Ni-Hard с рубашкой охлажденияШламовый насос с рубашкой охлаждения для большого объема шламов высокой плотности с большим содержанием камней

BКанализационный насос с одноканальной крыльчаткой для стоков с крупными твёрдыми частицами: производительность 26–1900 м³/чПодача: 26—1900 м³/чНапор: 12—61 мМощность: 0,75—75 кВт

GSAЦентробежные насосы из нержавеющей сталиПодача: 22—240 м³/чНапор: 19—73 мМощность: 1,1—37 кВт

HDДренажный насос со сверхвысоким напором для подъема воды из карьера, шахты, рудникаПодача: 210—550 м³/чНапор: 95—210 мМощность: 90 кВт

QJBВысокоскоростные погружные мешалки для перемешивания жидкостей со средней и низкой вязкостьюМощность: 0,37—10 кВт

QJB-WПогружные мешалкиМощность: 1,5—10 кВт

QNSШламовый насос с агитатором для перекачки жидкостей с камнями на значительную высоту Подача: 75—600 м³/чНапор: 10—57 мМощность: 2,2—75 кВт

QDTНизкоскоростные погружные мешалки для поддержания движения жидкостей со средней и низкой вязкостьюМощность: 1,5—7,5 кВт

SHВысоконапорный дренажный насос для подъема из шахтыПодача: 138—372 м³/чНапор: 48—90 мМощность: 22—45 кВт

TUКанализационный насос с вихревым рабочим колесом VortexПодача: 10—190 м³/чНапор: 6—23 мМощность: 0,45—11 кВт

ZJQШламовый насос с агитатором для поднятия жидкости с крупными камнями на крупном карьере, шахте, руднике, ГОКПодача: 25—500 м³/чНапор: 12—95 мМощность: 4—132 кВт

CPNSCШламовый насос для шламов высокой концентрацииПодача: 110—456 м³/чНапор: 11—50 мМощность: 3,7—45 кВт

GCOЦентробежные насосы из нержавеющей сталиПодача: 3—30 м³/чНапор: 8—15 мМощность: 0,25—3 кВт

KTZПогружной дренажный насос для воды с песком и абразивом: производительность 25–175 м³/ч, напор до 55 мПодача: 25—175 м³/чНапор: 15—55 мМощность: 1,5—15 кВт

QK-TBПоверхностный Аэратор

ISПогружной дренажный насос из нержавеющей стали

KTSШламовый насос с агитатором для рециклинга бентонита при строительствеПодача: 99—372 м³/чНапор: 14,8—32 мМощность: 4—22 кВт

NTZШламовый/Дренажный Насос с агитатором Для СтроительстваПодача: 72—246 м³/чНапор: 12—27 мМощность: 2,2—11 кВт

ZWКанализационный самовсасывающий насосПодача: 8—800 м³/чНапор: 14—80 мМощность: 1,5—55 кВт

KTZEПогружной насос для воды с песком со встроенным электродным пуском по уровню: производительность 25–105 м³/ч, напор до 37 мПодача: 25—105 м³/чНапор: 15—37 мМощность: 1,5—5,5 кВт

KRTKПогружной канализационный насос с канальным рабочим колесом: производительность 20–5000 м³/ч для загрязнённых сточных вод с твёрдыми частицами и волокномПодача: 20—5000 м³/чНапор: 6—95 мМощность: 2,2—275 кВт

KTDШламовый насос с агитатором для строительных работ, котлованов и перекачки зольного остаткаПодача: 30—100 м³/чНапор: 14—32 мМощность: 1,5—5,5 кВт

KRTFКанализационный насос с вихревым рабочим колесомПодача: 35—200 м³/чНапор: 13—35 мМощность: 3—18,5 кВт

KTDEАвтоматический шламовый насос с агитатором для строительных работ, котлованов и перекачки зольного остаткаПодача: 30—90 м³/чНапор: 18—30 мМощность: 1,5—3,7 кВт

QZПогружной осевой насосПодача: 518,4—96256,8 м³/чНапор: 1,8—11,4 мМощность: 11—1350 кВт

QHПогружной смешанный насосПодача: 666—22766,4 м³/чНапор: 4,7—19,1 мМощность: 30—800 кВт

WQКанализационный насос с возможностью изготовления рубашки охлажденияПодача: 8—3000 м³/чНапор: 5—60 мМощность: 0,52—355 кВт

Какие насосы и мешалки ставить на узлах очистных сооружений

Узлы очистных сооружений и оборудование Tsunami
Узел	Что ставить	Серии Tsunami	Почему

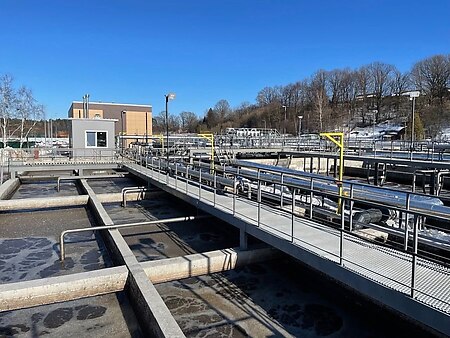

Главная КНС, приёмная камера	погружные канализационные насосы с канальным колесом; в машинном зале — насосы сухой установки	WQ, AFP, KRTK, WL	WQ — до 3000 м³/ч, AFP — до 8700 м³/ч при напоре до 98 м, KRTK — до 5000 м³/ч с высоким КПД на загрязнённом стоке; WL на 15–12 000 м³/ч обслуживают без осушения резервуара
Сток с ветошью и длинными волокнами до решёток	вихревое колесо Vortex или режущее колесо	KRTF, TU, AS-WQ	у вихревого колеса длинные волокна проходят мимо лопастей; у AS-WQ режущая кромка рассекает длинные волокна о неподвижный нож на корпусе
Песколовка: откачка песковой пульпы	шламовые насосы с агитатором, колесо из хромистого сплава	KTD, ZJQ	агитатор взмучивает осевший песок перед всасывающим окном; ZJQ пропускает частицы до 80 % диаметра патрубка, защитная пластина принимает абразивный износ
Первичные отстойники: плотный осадок	шламовые насосы с агитатором	CPNSC, QNS	CPNSC рассчитан на высокую концентрацию твёрдого, колесо из чугуна с 27 % хрома, два независимых торцевых уплотнения; QNS поднимает плотную пульпу на напор до 57 м
Усреднитель, резервуары-накопители	высокоскоростная погружная мешалка	QJB	винт 220–620 мм при 480–1400 об/мин, осевая тяга до 3300 Н: размывает осадок и не даёт ему лечь на дно, выравнивает состав стока перед подачей на очистку

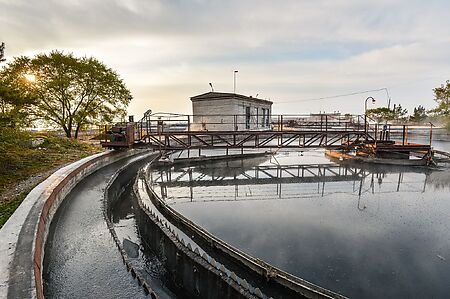

Аэротенк, денитрификатор: ил во взвешенном состоянии	низкоскоростная мешалка — образователь потока	QDT	винт 1100–2500 мм при 36–135 об/мин создаёт направленный придонный поток, тяга до 4275 Н; медленный винт не разбивает хлопья активного ила
Аэрация технологической воды	аэратор с перемешиванием	QK-TB	насыщает воду кислородом и одновременно перемешивает её, работает на глубине до 25 м
Внутренняя рециркуляция иловой смеси	мешалка для вторичной очистки: большой расход при микронапоре	QJB-W	винт 400–615 мм на малых оборотах перемещает большой объём жидкости; серия рассчитана на вторичную очистку, денитрификацию и рециркуляцию, 1,5–10 кВт
Возвратный и избыточный активный ил	насос со свободновихревым колесом	KRTF	перекачка активного и необработанного ила, 35–200 м³/ч; вихревое колесо не забивается хлопьями и длинными волокнами
Илоуплотнитель	низкоскоростная мешалка	QDT	направленный поток без интенсивного перемешивания держит равномерную производительность на обезвоживание
Очищенная вода, техническая вода на промывку	центробежные насосы для чистой воды	GSM, GSA	закрытое колесо GSM: 18–1500 м³/ч при напоре до 164 м, системы мойки; GSA из нержавеющей стали — там, где чугун недопустим по составу среды
Перекачка больших объёмов между сооружениями, сброс	осевые насосы	QZ, QH	большой расход при подъёме в несколько метров; поставка под заказ, расчёт под объект
Дренаж приямков и зданий станции	дренажный насос с автоматикой пуска по уровню	KTZE	встроенная автоматика включает насос по уровню, 25–105 м³/ч при напоре до 37 м

Погружные мешалки делят по скорости вращения. Высокоскоростные Tsunami QJB на 480–1400 об/мин размывают осадок и перемешивают сток в небольшом объёме. Низкоскоростные Tsunami QDT на 36–135 об/мин поддерживают ил во взвешенном состоянии в крупных резервуарах, не разрушая его хлопья. Мешалку Tsunami QJB-W мощностью 1,5–10 кВт ставят на вторичную очистку. Модель мешалки подбирают по объёму и форме резервуара, уровням жидкости и требуемой придонной скорости потока — мощность двигателя получается из этого расчёта.

Подходит для

приёмной камеры очистных сооружений с неоднородным по составу стоком
песколовок и первичных отстойников
циркуляции и рециркуляции активного ила биологической очистки
иловых насосных станций и обезвоживания осадка
дренажа технологических зданий станции очистки

Не подходит для

дозирования реагентов водоподготовки — это задача дозировочного насоса, а не погружного
перекачки сухого осадка после обезвоживания
сред с температурой выше 80 °C
перемешивания в резервуаре насосом вместо мешалки — насос не создаёт придонного потока по всему объёму

Что нужно определить для узла очистных сооружений

Стадия очистки. Приёмная камера, песколовка, аэротенк и иловая насосная — четыре разных по составу среды, для каждой своя серия, для резервуаров и аэротенков — мешалки.
Концентрация ила. Циркулирующий активный ил вязче обычного стока — насос подбирают по реологии среды, а не только по расходу.
Свободный проход. В приёмной камере встречается бытовой мусор с частицами до 120 мм у отдельных серий раздела.
Абразив песколовки. Минеральная взвесь песколовки истирает рабочее колесо быстрее ила — нужна серия с хромистой проточной частью.
Непрерывность процесса. Циркуляция активного ила не должна прерываться дольше нескольких часов, иначе снижается качество очистки — узел проектируют с резервным насосом.
Класс защиты по влаге. На открытых сооружениях станции нужна степень защиты IP68, которой соответствует часть моделей раздела.

Одна серия на все узлы станции — источник преждевременного износа: крыльчатка, рассчитанная на ил, стирается на песке песколовки за один сезон, а шламовый насос теряет КПД на перекачке активного ила.

Вопросы и ответы

Из какого материала сделана проточная часть?

Корпус и рабочее колесо отливают из чугуна — это основной материал для стоков и загрязнённой воды. Вал и крепёж выполняют из нержавеющей стали, торцевые уплотнения — из карбида кремния и графита, кольца — из EPDM. Для абразивной среды применяют высокохромистый сплав или чугун Ni-Hard, для морской воды и агрессивных растворов — нержавеющую сталь и бронзу.

Что такое свободный проход и по какому значению его выбирают?

Свободный проход — диаметр шара, который пройдёт сквозь проточную часть насоса без застревания. В этом разделе он составляет 6–120 мм. Ориентируются на реальный размер включений, доходящих до насоса после решётки: запас сверх нужного оплачивается КПД, потому что широкий канал колеса хуже держит напор. От волокна проход не спасает — там решает тип колеса.

Какая гарантия предоставляется?

Гарантия зафиксирована в паспорте конкретной модели и в договоре поставки; сервис и подбор запчастей — в Санкт-Петербурге.

Как доставляете технику?

По Санкт-Петербургу доставляем своей машиной с 9:00 до 21:00, складской остаток доставляют без ожидания; при заказе от 100 000 рублей доставка по городу бесплатная. В регионы отправляем транспортными компаниями «Деловые линии», ПЭК, РАТЭК, «ЖелДорЭкспедиция» и «Байкал Сервис» — перевозчика выбирает заказчик, сроки уточняют под конкретный маршрут.

Как часто нужно проводить обслуживание?

Регламентный осмотр проводят не реже раза в год: проверяют состояние масла в камере уплотнения, сопротивление изоляции, кабельный ввод и зазор в проточной части. Расходные части — комплект уплотнений, подшипники, рабочее колесо и кабельный ввод — меняют по фактическому состоянию, а на абразивной среде чаще. Признаки, при которых осмотр не откладывают: падение производительности, рост тока, вибрация и запах гари после остановки.

Есть ли промышленные насосы прямо сейчас на складе?

Ходовые типоразмеры постоянно держим в наличии на складе, остальное поставляем под заказ с завода. Наличие на конкретную дату подтверждает менеджер: партия может прийти на склад раньше, чем это отразится в каталоге.

Как оплачивается заказ?

Оплата по счёту: оплату проводят через любой банк или с расчётного счёта организации, цена уже включает НДС. Пакет документов — договор, оригинал счёта, счёт-фактура и товарная накладная ТОРГ-12 (либо ТТН, если груз везёт сторонний перевозчик).

Какие рабочий диапазон у промышленных насосов в этом разделе?

Раздел закрывает производительность 3–96256,8 м³/ч, напор 1,8–210 м и мощность 0,2–1350 кВт. Крайние точки диапазона относятся к разным типоразмерам: одновременно максимальную производительность и максимальный напор ни один насос не даёт, поэтому модель подбирают по точке пересечения нужных значений на кривой.

Какое питание требуется технике?

Основная часть каталога рассчитана на трёхфазную сеть 380 В, 50 Гц; малые типоразмеры выпускаются в исполнении 220 В. Двигатели мощнее 7,5 кВт запускают через «звезду — треугольник», устройство плавного пуска или частотный привод: прямой пуск даёт бросок тока и гидроудар в напорной линии. Напряжение уточняют до заказа — переделать обмотку на месте нельзя.

Как подобрать промышленный насос под свою задачу?

Подбор начинается с рабочей точки — это пара «производительность и напор». Производительность считают по фактическому расходу в м³/ч, напор — как высоту подъёма плюс потери в трубопроводе. В этом разделе рабочая точка укладывается в производительность 3–96256,8 м³/ч при напоре 1,8–210 м. Дальше уточняют состав среды, способ установки и напряжение сети. Пришлите условия на info@tsunami-pump.ru или позвоните по телефону (812) 501-93-33 — специалист рассчитает подходящий типоразмер.
