Центробежные насосы с закрытым колесом

Закрытое рабочее колесо даёт самый высокий КПД среди всех схем — но только на чистой воде. Лопасти зажаты между двумя дисками, поток идёт по замкнутому каналу и почти не перетекает обратно к всасыванию, поэтому энергия двигателя целиком уходит в напор. Обратная сторона очевидна: канал узкий, и любая твёрдая частица его изнашивает или забивает. Закрытые колёса стоят в центробежных сериях Tsunami GSM, Tsunami GSA, Tsunami GF и Tsunami GHFM: производительность 14–1500 м³/ч, напор 6–164 м, мощность 0,6–315 кВт, частота вращения 1450–2900 об/мин.

Как устроено закрытое рабочее колесо

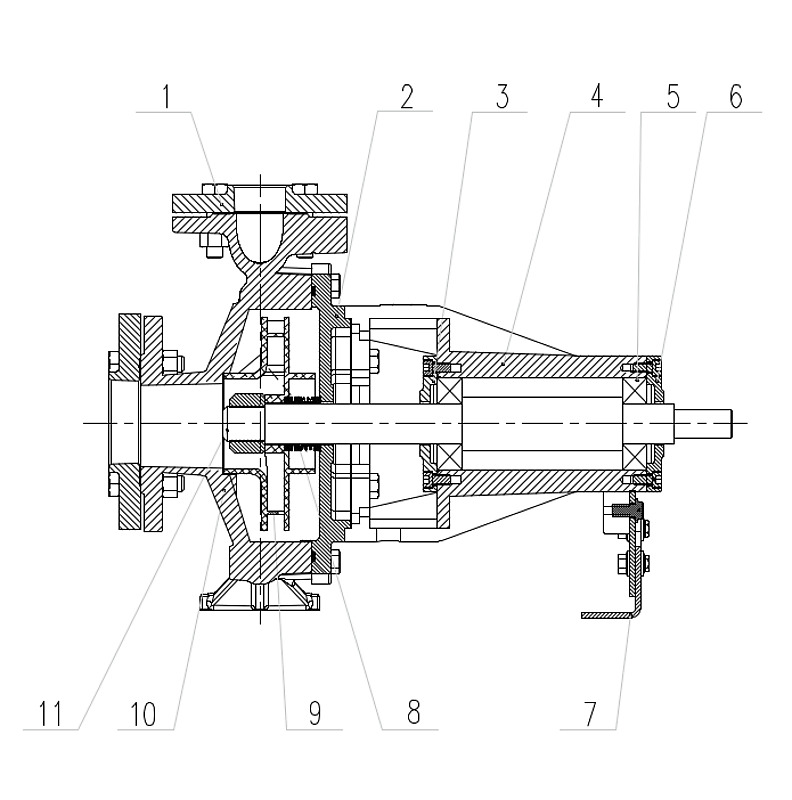

Два диска с лопатками между ними образуют закрытые каналы от центра к периферии. Жидкость входит в центр, разгоняется лопатками до 1450–2900 об/мин и выбрасывается в спиральный корпус, где скорость переходит в давление. Зазор между крыльчаткой и корпусом закрыт уплотнительными кольцами: чем он меньше — обычно 0,3–0,5 мм, — тем выше КПД. У чистой воды такой зазор сохраняется годами, у воды с песком — сезон.

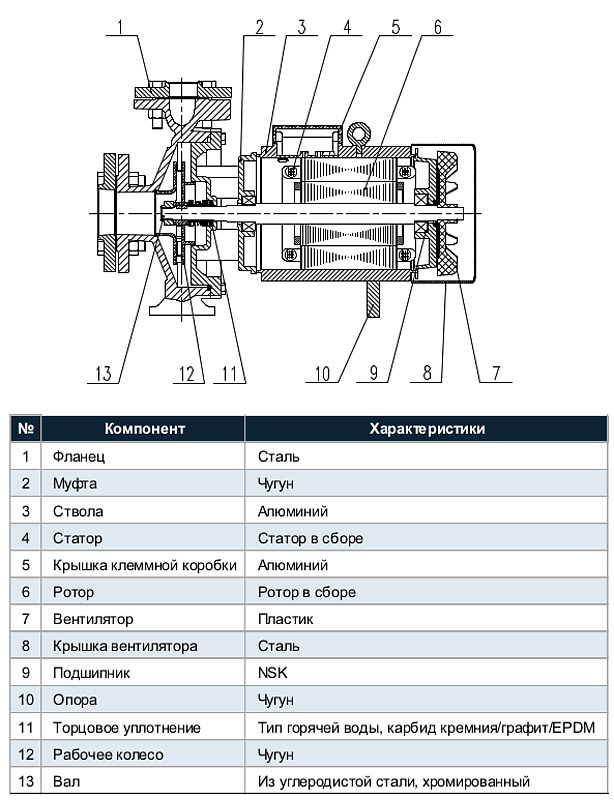

В серии Tsunami GF колесо посажено прямо на удлинённый вал двигателя, без промежуточной муфты. Это снижает число подшипниковых узлов и упрощает выравнивание при монтаже, а масса агрегата остаётся в пределах 20–527 кг.

Чем закрытое колесо отличается от других схем

Сравнение простое: закрытая схема выигрывает по КПД и напору, но проигрывает по терпимости к загрязнениям. Полуоткрытое колесо пропускает мелкую взвесь и волокно ценой части напора. Дренажные полуоткрытые колёса из хромистого сплава работают с песком, но их потолок 90 м. Для загрязнённых сред закрытая схема не подходит вовсе — там нужны канализационные и шламовые серии.

Материалы и температура

Чугунные серии рассчитаны на техническую воду обычной температуры, нержавеющие — на горячие контуры до 120 °C и слабоагрессивные растворы. Выбор материала определяет стойкость к конкретной среде: в оборотной воде с хлоридами чугун теряет геометрию за 2–3 сезона, нержавеющая сталь держит годами.

Границы линейки

Подбор насоса

1. Чистота среды. Закрытое колесо рассчитано на воду без твёрдых включений: песок стачивает уплотнительные кольца и роняет напор.
2. Рабочая точка. Производительность 14–1500 м³/ч и напор 6–164 м — по ним подбирают типоразмер и число оборотов.
3. Температура жидкости. До 120 °C работает нержавеющее исполнение, чугунное рассчитано на воду обычной температуры.
4. Высота всасывания. У поверхностной установки она ограничена, и подсос воздуха срывает подачу.
5. Материал корпуса. Чугун для технической воды, нержавеющая сталь для агрессивных и горячих сред.

Где применяют

• Водозаборные узлы и насосные станции. Подача чистой воды 100–1500 м³/ч при напоре 30–100 м.
• Системы повышения давления зданий. Поддержание напора 20–60 м в сети многоэтажного дома.
• Контуры охлаждения оборудования. Техническая вода с постоянным расходом и температурой до 120 °C.
• Котельные и тепловые пункты. Перекачка горячей воды в исполнении из нержавеющей стали.
• Промышленное водоснабжение цехов. Технологическая вода без взвеси, 50–500 м³/ч.
• Оросительные системы. Подача на поля при производительности 200–800 м³/ч.
• Пожарные и резервные линии. Работа с напором до 164 м по требованию.
• Пищевые производства. Вода и слабоагрессивные растворы, корпус из нержавеющей стали.

Поставка

Центробежные насосы Tsunami с закрытым рабочим колесом отгружаем со склада в Санкт-Петербурге и под заказ с завода.

Для подбора нужны производительность, напор, температура среды и материал, требуемый по условиям объекта.
