Tsunami QJB — Высокоскоростные погружные мешалки для перемешивания жидкостей со средней и низкой вязкостью

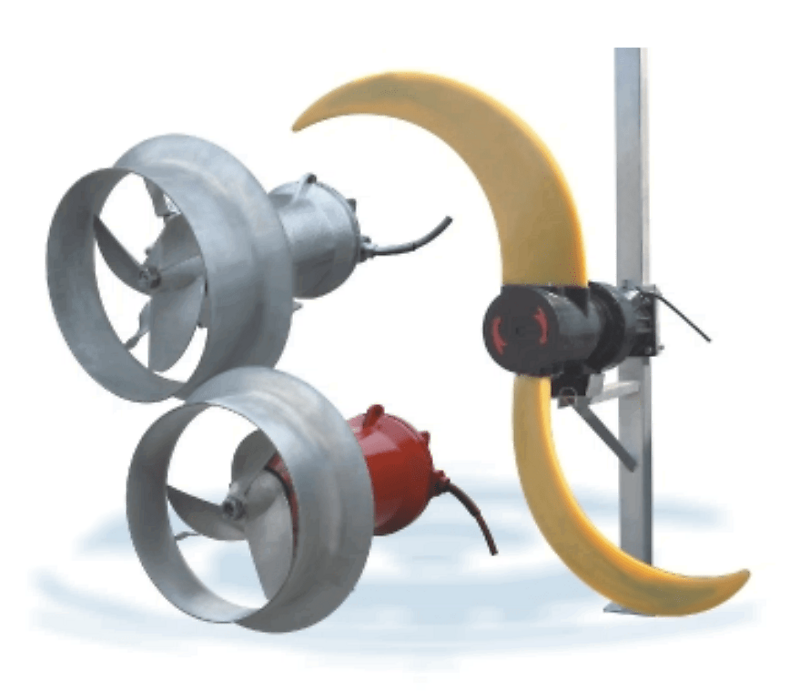

Высокоскоростная Погружная Мешалка Tsunami QJB для перемешивания жидкостей с низкой или средней вязкостью.

1. Многофункциональная вихревая, погружная мешалка типа QJB имеет компактную конструкцию, небольшие размеры и малый вес. Простая в эксплуатации и обслуживании с длительным сроком службы.
2. Высокоэффективный винт имеет лопасти с функцией самоочистки для предотвращения наматывания и засорения мусором.
3. Использование в сочетании с системой аэрации может значительно снизить потребление энергии, увеличить насыщение кислородом и предотвратить выпадение осадка.
4. Уникальная конструкция уплотнения устраняет возможность утечки и провисания кабеля.

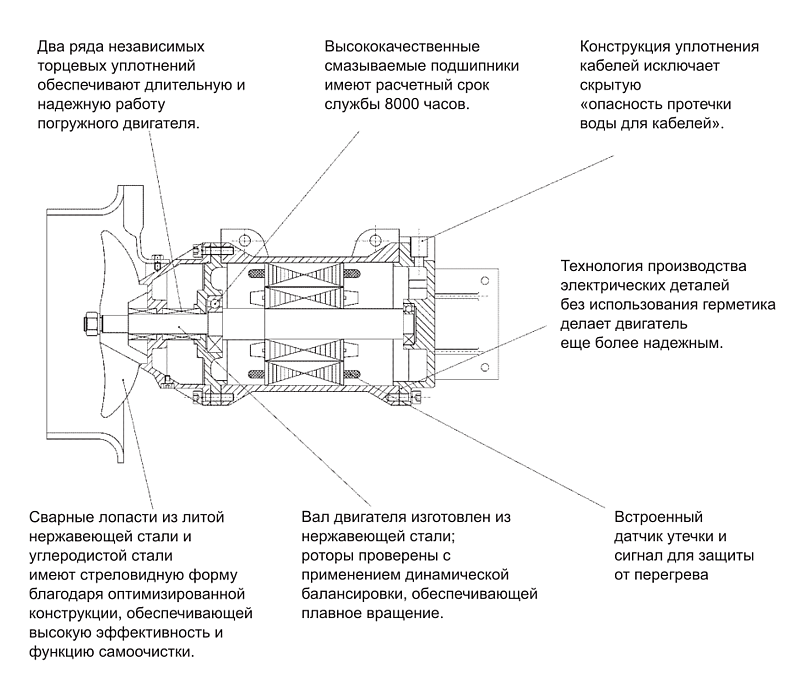

5. Двигатель с уровнем защиты IР68, обмотка двигателя изолирована по классу F. Высококачественные подшипники не требуют технического обслуживания. Двигатель имеет датчик обнаружения утечки в масляной камере и датчики в обмотке двигателя для защиты от перегрева.
6. Два независимых торцевых уплотнения. Фрикционным материалом торцевого уплотнения является коррозионностойкая карбонизированная сталь, а все крепежные детали изготовлены из нержавеющей стали.
7. Стандартные детали изготовлены с технологией электролитического разделения, которая эффективно предотвращает коррозию.

• Чистая вода
• Мутная и грязная вода
• Ливневые воды

• Смешивания канализационных, сточных, шламовых вод;
• Обезвоживания осадка;
• Оптимизации теплопередачи;
• Очистки сточных сред;
• Предотвращения конденсации и осаждения частиц на стенках и дне бассейна;
• Удаления взвешенных частиц;
• Предотвращения замерзания;
• Создания потока воды;
• Циркуляции воды, и т.д.

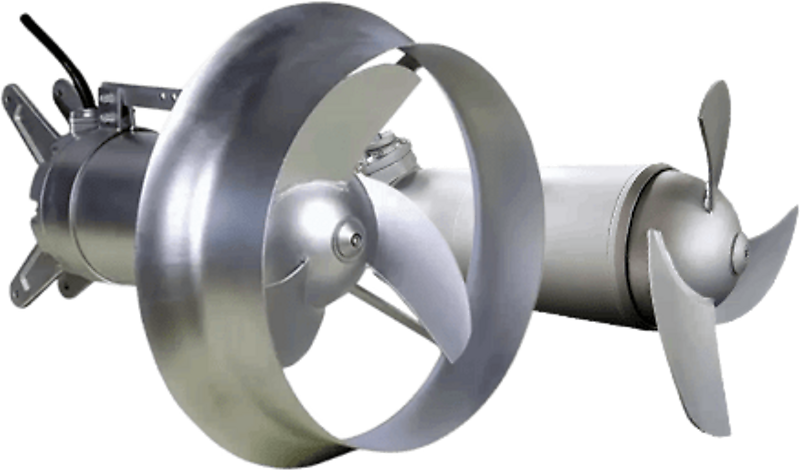

Высокоскоростная погружная мешалка оснащена многополюсным двигателем, а гидравлические компоненты изготовлены методом штамповки, сформированы с высокой точностью и эффективностью.

Винт высокоскоротсной мешалки производится с помощью литья или штамповки. Винт мешалки, произведенный методом отливки, изготавливается с корпусом из чугуна. Штампованный винт – с корпусом из нержавеющей стали.

Гибридные погружные мешалки обычно комплектуются дефлекторами для увеличения осевого усилия и уменьшения радиального расхода, уменьшения вибрации винта и повышения плавности работы.

Как показано на рисунке 1, погружная мешалка состоит из двух частей: винта и погружного двигателя, причем винт установлен непосредственно на валу двигателя.

Корпус Высокоскоростной Погружной мешалки может быть выполнен из:

• Чугуна
• Нержавеющей стали
• Углеродистой стали

Материал винта может быть выполнен из:

• Чугуна
• Нержавеющей стали
• Пластика армированным стекловолокном

Tsunami QJB — Высокоскоростная погружная мешалка предназначена для перемешивания жидкостей с низкой или средней вязкостью. Подходит для очистных сооружений, резервуаров для нитрификации / денитрификации, резервуаров для обработки и хранения осадка, а также для промышленных процессов. Перемешивает жидкость содержащую взвешенные частицы, предотвращая выпадение в осадок.

Особенности конструкции

Многофункциональную вихревую погружную мешалку Tsunami QJB можно разделить по форме действия на высокоскоростную мешалку гибридного типа и низкоскоростную погружную мешалку — образователь потока, тягового типа. Высокоскоростная мешалка представляет собой погружное устройство с прямым соединением винта и вала двигателя. Низкоскоростная напорная мешалка относится к устройствам без прямого соединения.

1. Многофункциональная вихревая, погружная мешалка типа QJB имеет компактную конструкцию, небольшие размеры и малый вес. Простая в эксплуатации и обслуживании с длительным сроком службы.
2. Высокоэффективный винт имеет лопасти с функцией самоочистки для предотвращения наматывания и засорения мусором.
3. Использование в сочетании с системой аэрации может значительно снизить потребление энергии, увеличить насыщение кислородом и предотвратить выпадение осадка.
4. Уникальная конструкция уплотнения устраняет возможность утечки и провисания кабеля.
5. Двигатель с уровнем защиты IР68, обмотка двигателя изолирована по классу F. Высококачественные подшипники не требуют технического обслуживания. Двигатель имеет датчик обнаружения утечки в масляной камере и датчики в обмотке двигателя для защиты от перегрева.
6. Два независимых торцевых уплотнения. Фрикционным материалом торцевого уплотнения является коррозионностойкая карбонизированная сталь, а все крепежные детали изготовлены из нержавеющей стали.
7. Стандартные детали изготовлены с технологией электролитического разделения, которая эффективно предотвращает коррозию.

Применение

Многофункциональная вихревая погружная мешалка типа QJB, подходит для:

• Смешивания канализационных, сточных, шламовых вод;
• Обезвоживания осадка;
• Оптимизации теплопередачи;
• Очистки сточных сред;
• Предотвращения конденсации и осаждения частиц на стенках и дне бассейна;
• Удаления взвешенных частиц;
• Предотвращения замерзания;
• Создания потока воды;
• Циркуляции воды, и т.д.

Условия эксплуатации

Многофункциональная вихревая погружная мешалка типа QJB, может нормально и непрерывно работать при следующих условиях:

1. Максимальная температура среды не превышает 40°C;
2. Значение рН среды составляет от 5 до 9;
3. Средняя плотность не превышает 1150 кг/м³;
4. При длительном использовании глубина погружения составляет не более 20 м.

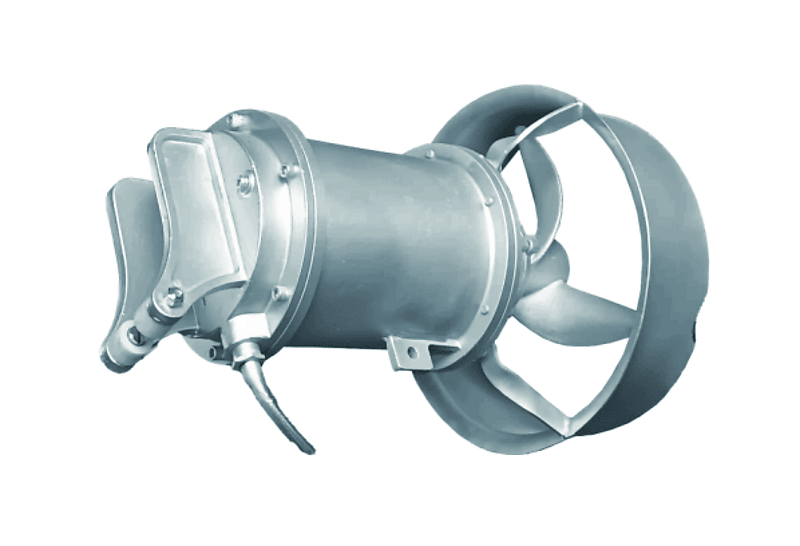

Высокоскоростная мешалка QJB

Высокоскоростная погружная мешалка оснащена многополюсным двигателем, а гидравлические компоненты изготовлены методом штамповки, сформированы с высокой точностью и эффективностью.

Винт высокоскоротсной мешалки производится с помощью литья или штамповки. Винт мешалки, произведенный методом отливки, изготавливается с корпусом из чугуна. Штампованный винт – с корпусом из нержавеющей стали.

Гибридные погружные мешалки обычно комплектуются дефлекторами для увеличения осевого усилия и уменьшения радиального расхода, уменьшения вибрации винта и повышения плавности работы.

Как показано на рисунке 1, погружная мешалка состоит из двух частей: винта и погружного двигателя, причем винт установлен непосредственно на валу двигателя.

Tsunami QJB — Установка и эксплуатация

Существует множество методов монтажа, которые можно использовать для установки погружных мешалок. Далее показаны наиболее часто используемые и удобные системы установки.

Для установки мешалки требуется комплект монтажного оборудования, упрощающего правильное размещение и подъем из резервуара, для последующего ремонта и обслуживания. Соединение между стойкой, нижним кронштейном и резервуаром фиксируется сваркой с помощью закладных деталей-кронштейнов. Все компоненты монтажного комплекта выполнены из нержавеющей стали.

Как правило, каждый комплект соответствует одному типу монтажной системы. Если у пользователя есть особые потребности, могут быть установлены другие типы монтажных систем.

Установка

1. Направляющая стойка должна быть отрегулирована и перпендикулярна горизонтальной плоскости;
2. Для беспроблемного подъема и опускания, следует расположить мешалку под углом 2 ~ 5° относительно горизонтальной плоскости (винтом вверх);
3. Центр тяжести погружной мешалки должен быть на одной вертикальной линии с подъемником;
4. Стойка и опорная рама должны быть прочно приварены к закладным деталям на дне резервуара.

Типы установки. I система установки

Система установки разделена на четыре типа I, II, II и IV в соответствии со структурными характеристиками погружной мешалки и потребностями в установке и эксплуатации оборудования.

Система установки I разделена на два типа — I-1 и I-2. Как правило, каждая спецификация мешалки соответствует определенной форме монтажной системы. Система установки I-1 (применима к QJB0.85/8-260/3-740, QJB1.5/6-260/3-980). Как показано на рисунке 3 , система установки I-1 в основном состоит из цепного подъемника, крана, подъемной кольцевой цепи, стойки из профиля, нижнего поворотного фиксатора, опорной рамы и опорного кронштейна (такой тип установки применим если глубина резервуара менее 3 м)

Погружная мешалка соединена в нижней части направляющей стойки через поворотный фиксатор, в то время как направляющая стойка прикреплена к верхней опорной раме через верхний фиксатор. В зависимости от положения болта на повортном фиксаторе, устанавливается определенный угол наклона погружной мешалки, похожим образом может быть изменена глубина погружения стойки, с закреплением болта в нужном месте на верхнем фиксаторе. Обычная установка этого типа монтажной системы может быть закреплена с помощью анкерных болтов. Размер и расположение деталей установки, расположены в соответствии с рисунком.

Система установки I-2 (применима к QJB0.85/8-260/3-740, QJB1.5/6-260/3-980 )

Как показано на рис., система установки I-2 представляет собой мобильную установку, которая состоит из троса, поворотного фиксатора и крепежного основания, которое находится близко к стенке резервуара.

Поворотный фиксатор позволяет отрегулировать необходимый угол работы мешалки.

Как показано на рисунке 5, система установки II состоит из цепной лебедки, кран-балки, цепного подъемника, крюка, поворотной скобы, опоры, направляющей штанги и промежуточного фиксатора. Доступная глубина резервуара для этой системы не более 4,5 метров. Направляющая стойка может поворачиваться на ±60° в горизонтальной плоскости.

Данная система установки дает возможность регулирования потока в разных направлениях. Мешалка может перемещается вверх и вниз по стойке за счет направляющих роликов мешалки. Кран можно поворачивать на 360 ° вокруг своей оси для нужного позиционирования, облегчения монтажа и технического обслуживания.

Чтобы повысить надежность погружной мешалки и снизить вибрацию при работе, ограничитель приваривается к направляющей стойке, а между мешалкой и ограничителем добавляется амортизатор. Ограничитель можно приварить перед отправкой с завода, как это делается обычно, или во время монтажа по запросу заказчика.

Cистема установки III подходит для резервуаров глубиной не более 4,5 метров. Направляющая стойка может поворачиваться на ±60° в горизонтальной плоскости для перемешивания в разных направлениях. Кран можно поворачивать на 360 ° вокруг своей оси для нужного позиционирования, облегчения монтажа и технического обслуживания.

Монтажная система IV с несколькими точками опоры. В зависимости от конструкции резервуара система установки делится на два способа установки: настенный и мостовой. Мостовая система установки (рис. 9) может позволить расположить мешалку в любом месте резервуара, поэтому чаще всего данный тип установки применяется для агрегатов с большим диаметром винта.

Подбор перемешивающего оборудования

Правильность выбора мешалки напрямую влияет на эффективность работы оборудования и будущие эксплуатационные расходы.

Чтобы правильно подобрать подходящий тип мешалки для наилучших показателей эффективности, необходимо получить предоставляемую информацию:

1. Цель перемешивания;
2. Форма резервуара;
3. Размер резервуара: внутренние размеры, максимальный и минимальный уровень воды, высота внешних стенок резервуара;
4. Параметры среды: плотность, вязкость, содержание твердых частиц, температура, значение рН и т.д.;
5. Материал корпуса погружных мешалок (чугун или углеродистая сталь)
6. Необходимость в дефлекторе;
7. Другие требования. Пользователи также могут обратиться к полям характеристик, выпущенной нашей компанией для подбора.
