Фекальные насосы с вихревым колесом Vortex

Вихревое рабочее колесо Vortex делает канализационный насос практически незасоряемым. Крыльчатка утоплена в нише корпуса, поток раскручивается вихрем, и тряпки, ветошь, влажные салфетки и длинное волокно проходят через насос насквозь, не касаясь лопастей. Платой за проходимость служит КПД: при равном типоразмере вихревая схема даёт меньший напор, чем канальная. Вихревое колесо стоит в сериях Tsunami TU и Tsunami KRTF: производительность 10–200 м³/ч, напор 6–35 м, мощность 0,45–18,5 кВт, корпус и колесо из чугуна GG-25, степень защиты IP68.

Как устроена вихревая крыльчатка Vortex

Канальное рабочее колесо гонит жидкость по узким каналам между лопастями: на чистом стоке это эффективно, но волокно наматывается на входную кромку и постепенно перекрывает канал. Вихревая крыльчатка Vortex работает иначе. Колесо диаметром 150–250 мм отодвинуто в нишу корпуса и почти не выступает в основной поток, поэтому жидкость идёт через свободную камеру, раскрученная вихрем от вращения колеса. Включение движется вместе с этим вихрем и покидает насос через напорный патрубок 35–100 мм, ни разу не попав в зазор между лопастью и корпусом. Частота вращения в этих сериях — 1450 или 2900 об/мин в зависимости от типоразмера.

Разница между схемами видна на одном ряду: у канального и одноканального колеса лопасти образуют закрытые каналы, у свободновихревого колеса рабочая поверхность отодвинута назад и открыта.

Отсюда и главное свойство: насосы с вихревым рабочим колесом не наматывают волокно и практически не засоряются. Диаметр колеса в этих сериях 150–250 мм, напорный патрубок 35–100 мм, и через насос свободно проходит фрагмент размером с патрубок — ограничением остаётся только сам трубопровод.

Чем различаются серии Tsunami TU и Tsunami KRTF

Серии собраны по одной гидравлической схеме, но закрывают разные рабочие точки. Tsunami TU — младшая линейка: производительность 10–190 м³/ч, напор до 23 м, мощность до 11 кВт, напорный патрубок от 35 мм, исполнение на 220 В и 380 В. Tsunami KRTF берёт верхнюю часть диапазона: 35–200 м³/ч, напор до 35 м, мощность до 18,5 кВт. Кроме того, Tsunami KRTF изготавливается с рубашкой охлаждения.

Вихревое колесо среди других схем

Вихревая крыльчатка решает одну задачу — проходимость волокна — и на чистой среде уступает другим схемам 10–20 % КПД. Одноканальное колесо серии B — самая распространённая схема с большим свободным проходом: оно пропускает крупные твёрдые включения и перерубает мягкое волокно, а на прочном длинноволокнистом мусоре может заклинить. При этом у одноканального колеса высокий КПД, и на стоке без ветоши оно предпочтительнее. Канальное колесо KRTK даёт наибольший КПД на однородном стоке. Режущие схемы Tsunami AS-WQ и Tsunami ZGWQ рубят волокно на входе, но режущая кромка тупится и требует обслуживания, тогда как в вихревом колесе тупиться нечему.

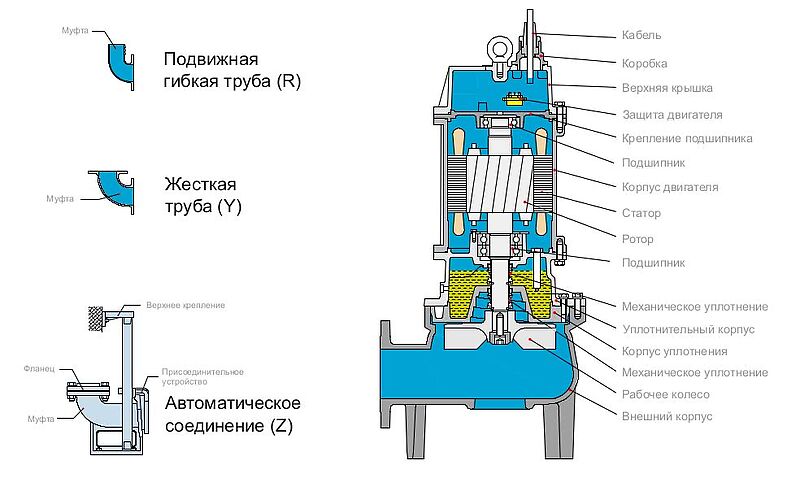

Материалы проточной части и разрез насоса

Корпус и рабочее колесо обеих серий отлиты из чугуна GG-25, вал выполнен из нержавеющей стали 1.4021. Вал уплотнён двумя торцевыми уплотнениями из карбида кремния, между которыми стоит масляная камера: даже при износе внешней ступени сток не попадает в статор сразу. Степень защиты IP68 присвоена по ГОСТ 14254-2015: длительная работа под водой, а не кратковременное затопление.

Границы линейки и электродвигатель

Вихревые серии перекрывают диапазон от бытового приямка до насосной станции квартала: младший типоразмер на 0,45 кВт работает от однофазной сети 220 В и откачивает резервуар до остаточного уровня 170 мм, старший рассчитан на 18,5 кВт и производительность 200 м³/ч. Такой разброс означает, что рабочую точку почти всегда удаётся закрыть без перехода на другую схему рабочего колеса — а значит, без потери проходимости по волокну.

Подбор насоса с вихревым рабочим колесом

1. Рабочая точка. Производительность в м³/ч и полный напор с учётом потерь в трубопроводе — по ним подбирается типоразмер внутри серий Tsunami TU и Tsunami KRTF.
2. Состав стока. Доля длинного волокна и содержание песка: волокно — довод за вихревую крыльчатку, песок свыше 150 г/м³ — довод за шламовый насос.
3. Режим работы резервуара. Полезный объём и число включений — для двигателя мощностью до 18,5 кВт держат не больше 10–15 пусков в час; остаточный уровень откачки у вихревых серий Tsunami начинается со 170 мм.
4. Способ монтажа. Автоматическая трубная муфта, переносное исполнение на опорах или стационарная установка; штатная длина кабеля — 4 м, большая длина заказывается отдельно.
5. Электрика объекта. Напряжение 220 В или 380 В при 50 Гц, способ пуска и наличие шкафа управления с тепловой защитой двигателя.

Где применяют насосы с вихревым рабочим колесом

• Хозяйственно-бытовая канализация жилых домов. Стояк собирает всё, что попало в унитаз, включая влажные салфетки и тряпки; на дом в 100–150 квартир хватает типоразмера на 1,5–4 кВт.
• Малые канализационные насосные станции. Приём стока от квартала или посёлка производительностью до 200 м³/ч, работа по поплавковым выключателям в автоматическом режиме.
• Прачечные и текстильные производства. Ворс и обрывки нитей длиной 100–300 мм наматываются на лопасти канального колеса за несколько смен.
• Пищевые производства. Смывные воды с обрезками плёнки, жиром и растительными волокнами при температуре до 35 °C.
• Гостиницы, общежития, больницы. Собственная станция перекачки в городской коллектор на 20–60 м³/ч, когда самотёка нет.
• Приёмные резервуары очистных сооружений. Перекачка стока между ступенями очистки и возврат плавающих отбросов при температуре среды до 35 °C.
• Рециркуляция активного ила. Возврат ила из вторичных отстойников в аэротенк: среда вязкая, но неабразивная, рабочая точка обычно 50–150 м³/ч при напоре 6–12 м.
• Животноводческие стоки. Смыв с подстилкой и растительными остатками: доля волокна доходит до 5 % объёма, и канальное колесо на такой среде забивается.
• Подвалы, технические подполья, приямки. Аварийная откачка бытового стока при подтоплении: младшие типоразмеры на 0,45–1,5 кВт работают от сети 220 В.
• Автомойки и посты уборки помещений. Стоки с ветошью и мусором после песколовки: она задерживает песок крупнее 0,2 мм, который вихревому колесу противопоказан.

Поставка и подбор

Фекальные насосы Tsunami с вихревым рабочим колесом отгружаем со склада в Санкт-Петербурге и под заказ с завода. Для подбора нужны четыре величины: производительность в м³/ч, полный напор в метрах, состав стока с долей волокна и абразива, напряжение 220 или 380 В. Если меняете действующий насос — назовите марку и причину замены: по ней обычно видно, подбирали предыдущий по рабочей точке или по цене.
